EOSedge, düşük dozda yüksek çözünürlüklü ortopedik görüntüleme sağlayan ileri teknoloji röntgen sistemidir. Skolyoz, kas-iskelet ve eklem değerlendirmelerinde doğru tanı ve güvenilir ölçüm imkânı sunar.
EOSedge®, ortopedi ve kas-iskelet sistemi tanısında yeni bir standart belirleyen, düşük doz radyasyonla yüksek çözünürlüklü biplanar görüntüleme sağlayan gelişmiş bir sistemdir. Skolyoz, kalça-diz deformiteleri, alt ekstremite hizalanma bozuklukları ve travma sonrası değerlendirmelerde; 1:1 oranlı, distorsiyonsuz ve yük taşıyan pozisyonda alınan görüntülerle cerrahlara güvenilir tanı ve cerrahi planlama imkânı sunar.
Mikrodose protokolü ile pediatrik hastalarda dahi güvenli kullanım sağlarken, gelişmiş dedektör teknolojisi ve SterEOS® 3D modelleme yazılım uyumu sayesinde kişiselleştirilmiş tedavi planlarının doğruluğunu artırır. EOSedge, düşük radyasyon, yüksek geometrik doğruluk ve geniş klinik uyumlulukla, modern ortopedik görüntülemenin en yenilikçi çözümlerinden biridir.

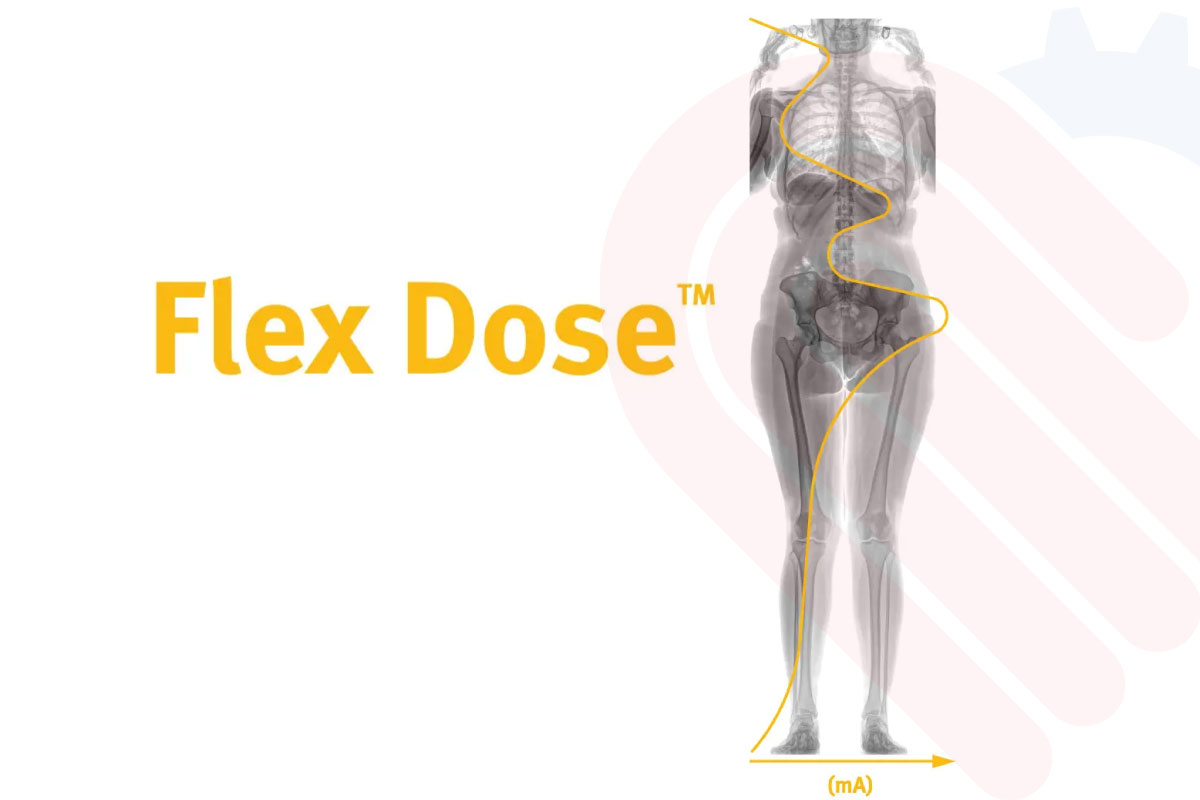

EOSedge, gelişmiş düşük doz görüntüleme teknolojisi ile hasta radyasyon maruziyetini önemli ölçüde azaltırken görüntü kalitesinden ödün vermez. Mikrodose modu, pediatrik ve skolyoz takip hastalarında X-ışını dozunu standart dijital radyografi sistemlerine kıyasla %80’e varan oranlarda azaltır*. Bu özellik, özellikle tekrarlayan çekim gerektiren skolyoz ve ortopedik takiplerde, hastaların yaşam boyu aldığı toplam radyasyon miktarını minimuma indirir.
Ayrıca sistem, düşük doz modunda dahi yüksek çözünürlüklü görüntüler elde edebilmek için optimize edilmiş X-ışını spektrumu ve yüksek hassasiyetli dedektör mimarisini kullanır. Böylece ortopedik cerrahlar ve radyologlar için doğru tanı ve güvenilir tedavi planlaması sağlanır.
Klinik Destek
* EOS imaging internal data, 2020 — EOSedge Mikrodose modu, skolyoz takip görüntülemesinde standart dijital radyografiye kıyasla %80’e varan doz azaltımı sağlamıştır.
* Deschenes et al., Spine, 2010 — Düşük doz stereoradyografi, pediatrik skolyoz hastalarında tanısal görüntü kalitesini korurken radyasyon maruziyetini anlamlı ölçüde azaltır.

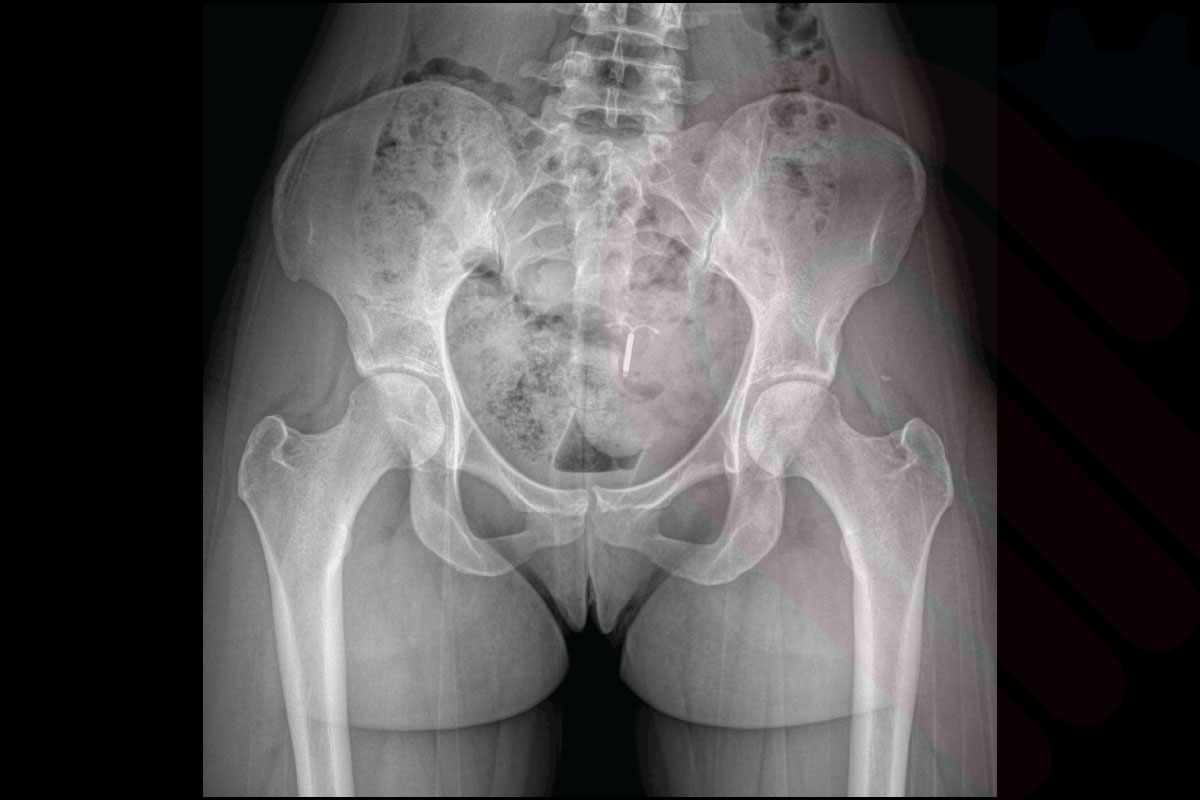

EOSedge, 0,3 mm’ye kadar piksel boyutuyla yüksek çözünürlüklü görüntüler sunarak kemik, eklem ve yumuşak doku yapılarını net bir şekilde ortaya koyar. Bu sayede ortopedik cerrahlar, skolyoz değerlendirmeleri ve kas-iskelet sistemi analizlerinde milimetrik doğrulukla ölçümler yapabilir. Gelişmiş detektör mimarisi, düşük doz modlarında bile ayrıntı kaybını en aza indirerek, tanı güvenilirliğini artırır.
Sistem, özellikle omurga eğrilikleri, alt ekstremite uzunluk farkları ve eklem hizalanma bozukluklarının doğru teşhisinde üstün performans gösterir. Yüksek çözünürlük, cerrahi öncesi planlamalarda ve ameliyat sonrası değerlendirmelerde hatasız veri sağlar.
Klinik Destek
* EOS imaging internal data, 2020 — EOSedge yüksek çözünürlüklü dedektör teknolojisi, 0,3 mm piksel boyutunda net görüntüler elde etmeyi mümkün kılar.
* Humbert et al., European Spine Journal, 2019 — EOS görüntüleme, skolyoz ve diğer omurga deformitelerinde yüksek ölçüm doğruluğu sağlamaktadır.

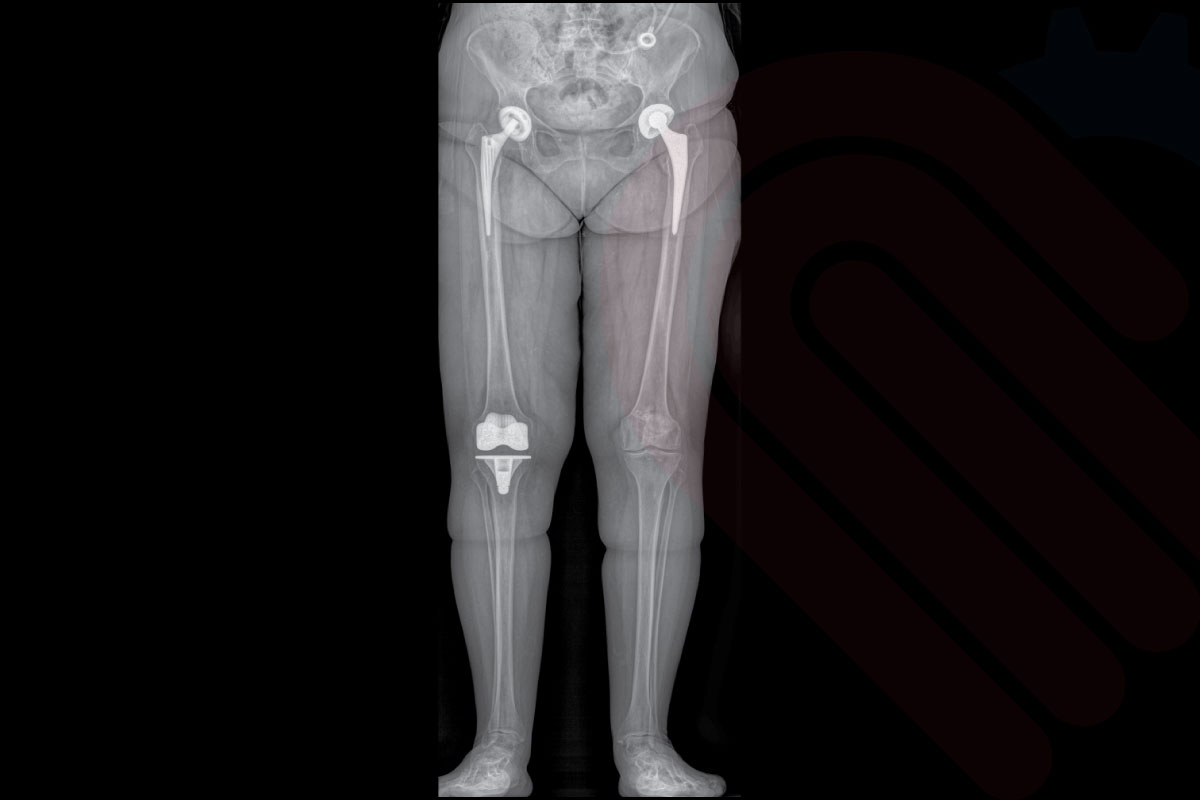

EOSedge, hastanın başından ayak bileğine kadar tek pozisyonda tam vücut görüntüleme imkânı sunar. Geniş görüş alanı ve dikey tarama teknolojisi sayesinde tüm iskelet yapısı doğal yük taşıma pozisyonunda görüntülenir. Bu, skolyoz, bacak uzunluğu farklılıkları ve eklem hizalanma bozukluklarının değerlendirilmesinde kritik öneme sahiptir.
Dikey tarama yöntemi, hasta hareketini en aza indirerek görüntülerin tutarlılığını artırır. Böylece tekrar çekim ihtiyacı azalır ve hem hasta konforu hem de klinik verimlilik artar. Ayrıca, geniş alan tarama özelliği tek seferde yüksek hacimli veri toplanmasına olanak tanır.
Klinik Destek
* EOS imaging internal data, 2020 — EOSedge, tek çekimde baştan ayağa görüntüleme sağlayarak tarama süresini ve hasta hareket kaynaklı hataları azaltır.
* Ilharreborde et al., Spine Deformity, 2019 — EOS tam vücut görüntüleme, skolyoz ve alt ekstremite deformitelerinin değerlendirilmesinde yüksek doğruluk sunar.

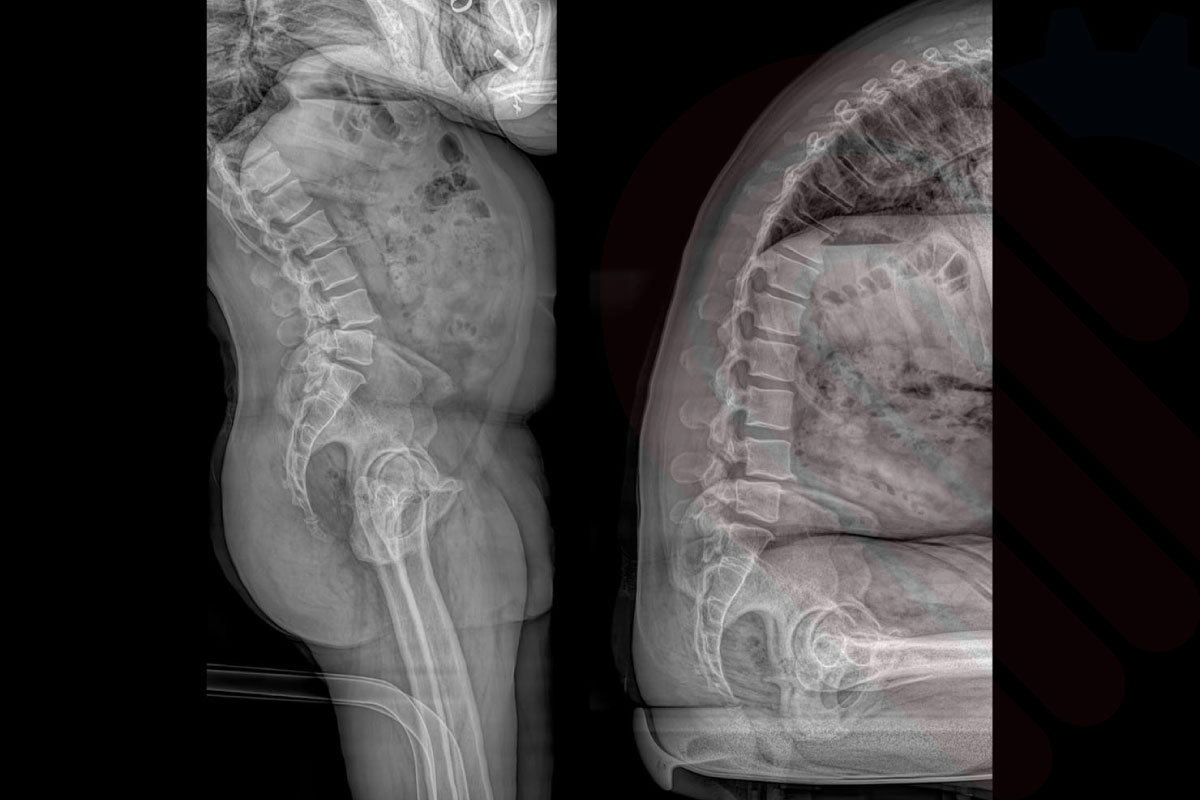

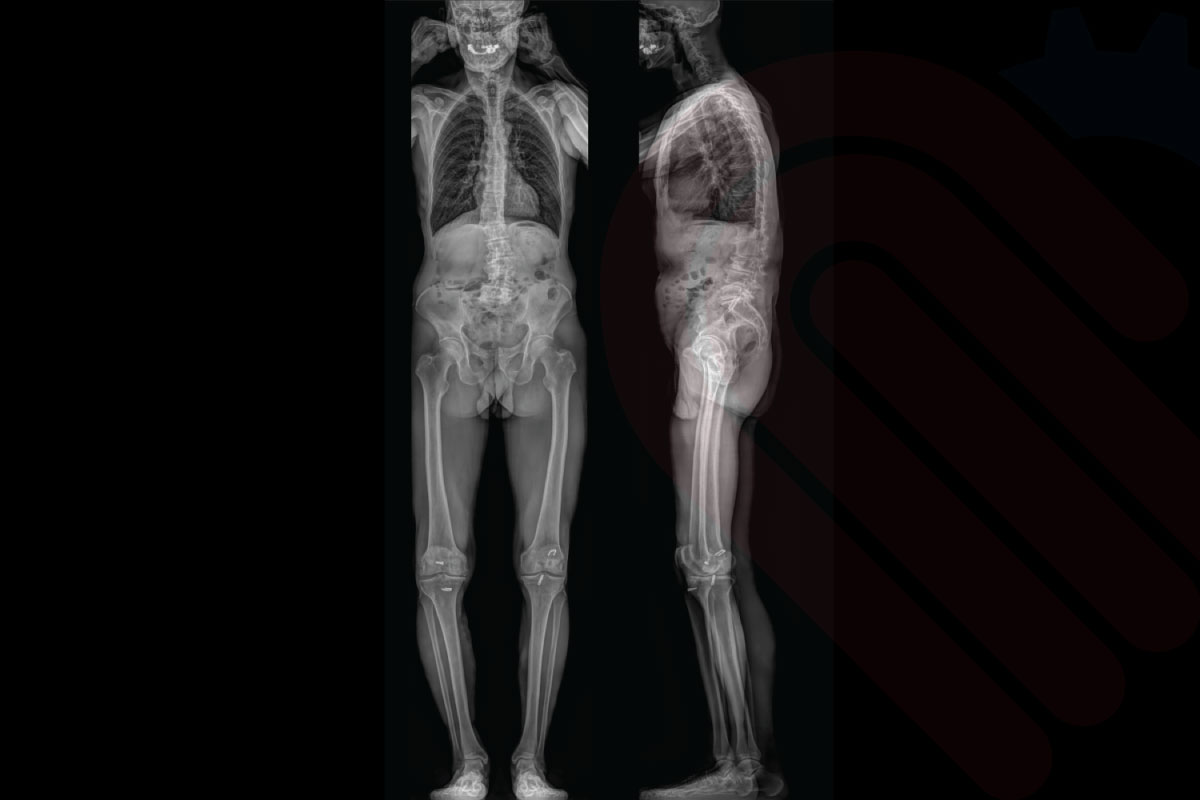

EOSedge, aynı anda hem önden (AP) hem de yandan (lateral) yüksek çözünürlüklü görüntüler alabilen biplanar görüntüleme teknolojisine sahiptir. Bu sayede, hasta tek bir pozisyonda dururken iki farklı perspektiften tam iskelet görüntüsü elde edilir. Biplanar yapı, anatomik detayların doğru şekilde değerlendirilmesini sağlar ve cerrahi planlamalarda yüksek doğruluk sunar.
Ayrıca, 1:1 oranlı doğrudan görüntüleme özelliği ile çekilen görüntülerde ölçeklendirme hatası ortadan kalkar. Bu, skolyoz ölçümleri, alt ekstremite uzunluk analizleri ve protez planlamalarında kritik öneme sahiptir. Cerrahlar, hastanın gerçek boyutlarına sadık kalınarak elde edilmiş görüntüler üzerinden çalıştığı için, operasyon sonrası beklenmedik uyumsuzluk riskleri en aza iner.
Klinik Destek
* EOS Imaging, Clinical Data, 2020 — Biplanar görüntüleme ile tek seferde iki plan görüntü alınması, radyolojik değerlendirme süresini %30’a kadar kısaltır.
* Humbert et al., European Spine Journal, 2019 — 1:1 oranlı görüntüler, cerrahi planlamada milimetrik doğruluk sağlayarak implant uyum başarısını artırır.
EOSedge, kemik ve eklem yapılarını yüksek geometrik doğruluk ile görüntüleyerek, klinik karar süreçlerinde güvenilir veri sunar. Gelişmiş dedektör tasarımı ve paralel ışın tarama teknolojisi sayesinde, görüntülerde bozulma, distorsiyon veya büyütme hatası oluşmaz. Bu, özellikle skolyoz açılarının (Cobb angle) doğru ölçülmesi, alt ekstremite uzunluk farklarının milimetrik olarak tespiti ve protez hizalaması gibi ortopedik uygulamalarda kritik önem taşır.
Ayrıca EOSedge’in 1:1 ölçek doğruluğu, cerrahi simülasyon yazılımlarında sanal planlamanın gerçek cerrahi sonuçlarla örtüşmesini sağlar. Bu sayede, implant ve protez yerleşimlerinde postoperatif revizyon ihtiyacı belirgin ölçüde azalır.
Klinik Destek
* Deschênes et al., Spine, 2010 — EOS sistemleri, geleneksel radyografi ile karşılaştırıldığında skolyoz ölçümlerinde %95’in üzerinde ölçüm tekrarlanabilirliği sunar.
* EOS Imaging, Technical Data, 2021 — Yüksek geometrik doğruluk, alt ekstremite uzunluk ölçümlerinde ±1 mm hata payı ile çalışır.

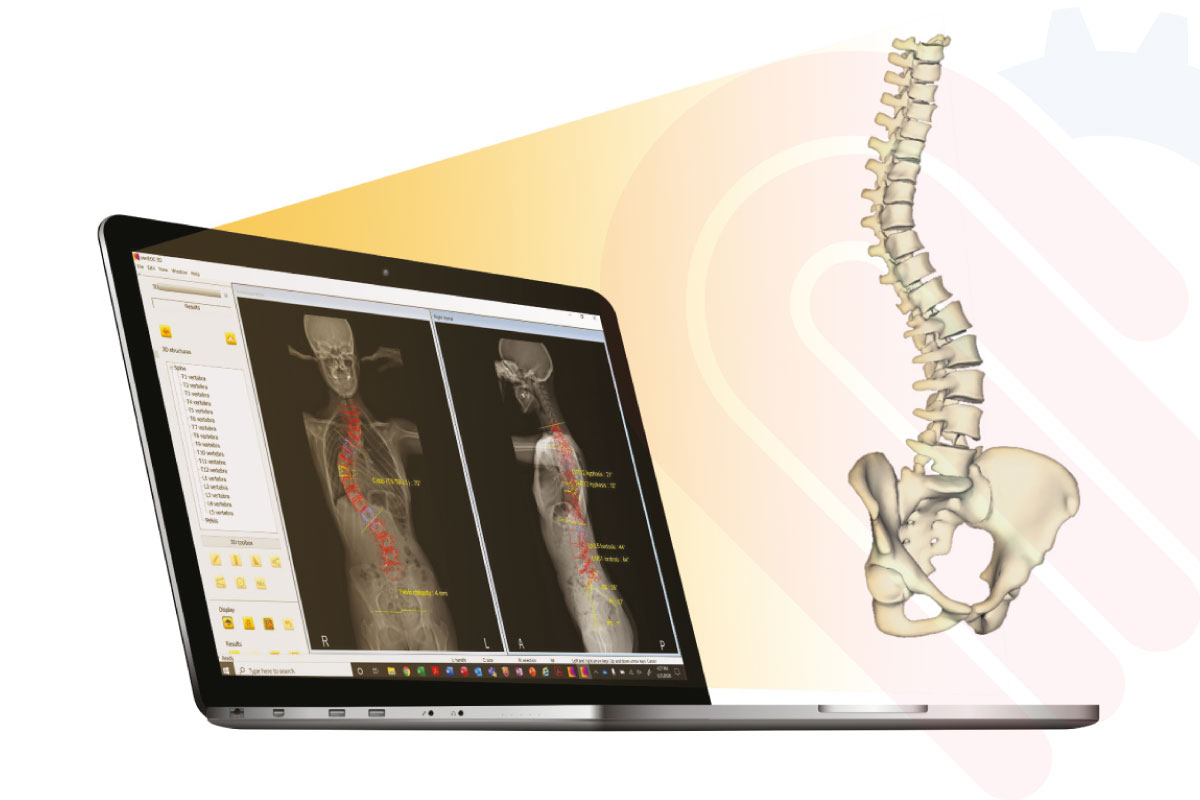

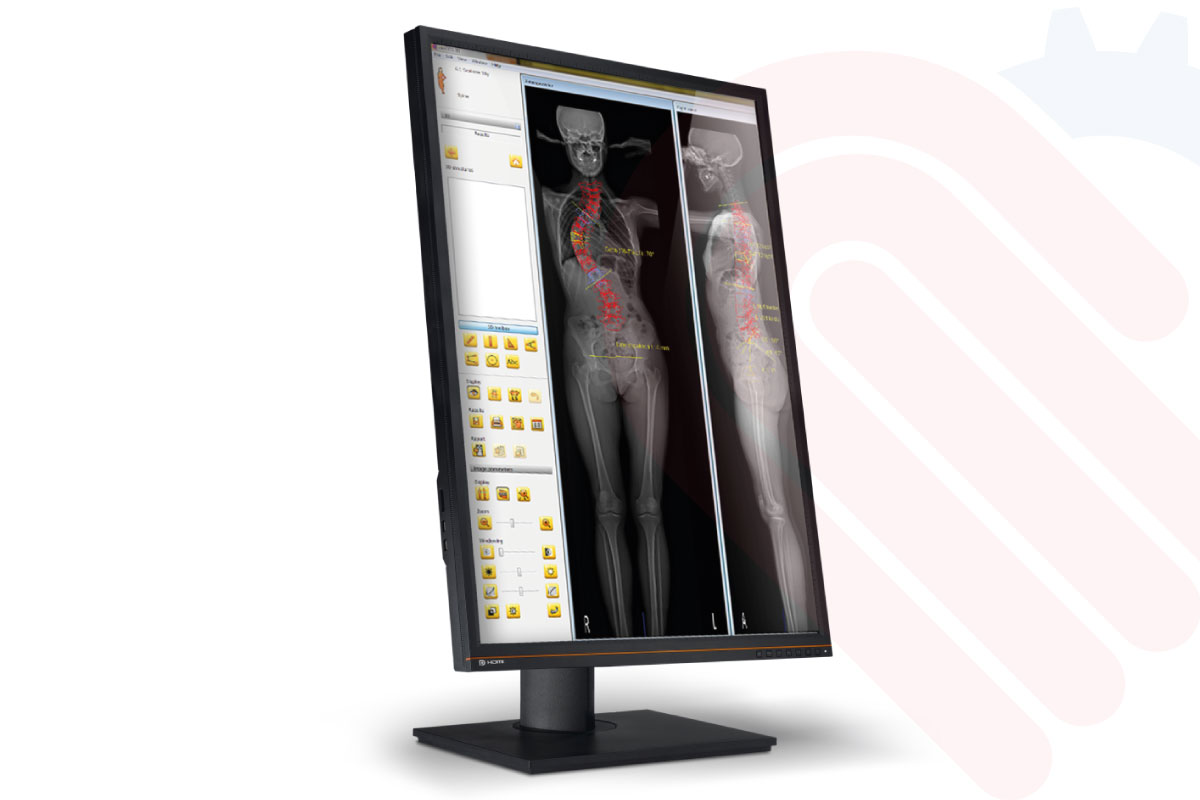

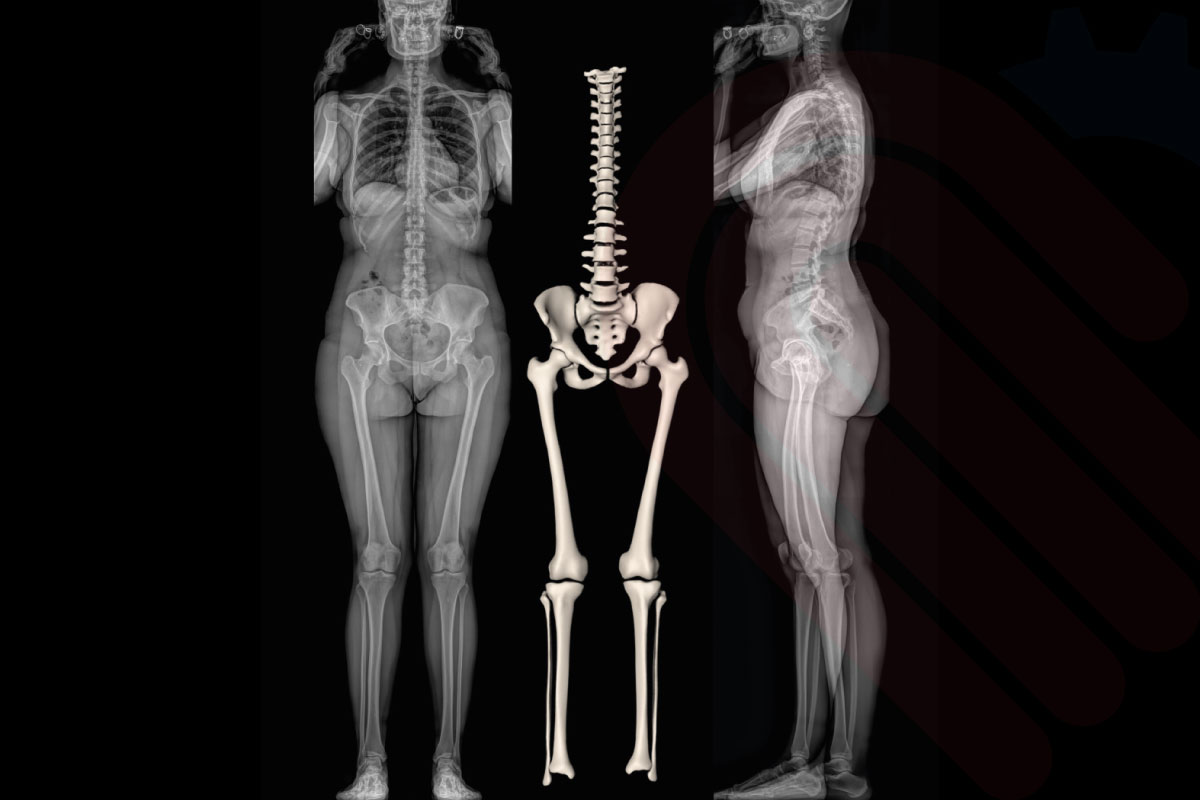

EOSedge, çekilen biplanar görüntülerden 3 boyutlu anatomik modeller oluşturabilme yeteneği ile öne çıkar. SterEOS yazılımı ile entegre çalışan sistem, hastanın iskelet yapısını milimetrik doğrulukla modelleyerek cerrahi planlamayı güçlendirir. Bu sayede omurga deformitelerinin, eklem bozukluklarının ve alt ekstremite hizalanma sorunlarının ayrıntılı şekilde değerlendirilmesi mümkün olur.
SterEOS ile elde edilen 3D modeller, yalnızca statik analiz değil, aynı zamanda postoperatif sonuç tahmini ve farklı cerrahi senaryoların simülasyonu için de kullanılabilir. Klinik araştırmalar, EOS tabanlı 3D modelleme ile yapılan planlamaların, postoperatif sonuçlarla yüksek oranda uyum sağladığını göstermektedir*.
Klinik Destek
* Glaser et al., European Spine Journal, 2012 — EOS 3D modelleme ile yapılan cerrahi planlamaların postoperatif ölçümlerle %90’ın üzerinde korelasyon gösterdiği saptanmıştır.
* EOS Imaging, Internal Data, 2020 — SterEOS yazılımı ile omurga eğriliklerinin 3D analizi, 2D ölçümlere kıyasla %30’a kadar daha fazla anatomik detay sunar.
EOSedge, gelişmiş slot-scanning dedektör teknolojisi ile düşük dozda yüksek çözünürlüklü ortopedik görüntüler elde eder. Bu teknoloji, tek geçişli tarama sırasında X-ışını saçılımını minimuma indirerek* net ve bozulmasız görüntü üretir. Yüksek DQE (Detective Quantum Efficiency) değeri sayesinde, özellikle skolyoz, diz ve kalça eklemleri gibi ayrıntılı anatomik bölgelerde tanısal güveni artırır. Ayrıca, görüntülerin gerçek boyutlu (1:1) elde edilmesine katkıda bulunur, böylece cerrahi planlama ve 3D modelleme süreçlerinde ek ölçüm düzeltmeleri gerektirmez.
*Klinik veriler, slot-scanning dedektörlerin geleneksel fan-beam sistemlere kıyasla daha düşük dozda benzer veya daha yüksek görüntü kalitesi sağladığını göstermektedir.
Klinik Destek
EOSedge, gelişmiş dedektör teknolojisi ve optimize edilmiş tarama protokolleri sayesinde tüm vücut ortopedik görüntülemeyi yalnızca 15 ila 20 saniyede tamamlar*. Bu kısa süre, özellikle skolyoz gibi ayakta durularak çekim yapılan hastalarda hareketsiz kalma zorluğunu en aza indirir. Yüksek hız, hareket artefaktlarının önüne geçerek görüntü kalitesini korur ve tekrarlayan çekim ihtiyacını azaltır. Daha hızlı tamamlanan çekimler, hasta konforunu artırırken günlük hasta kapasitesinin yükselmesine ve klinik iş akışının hızlanmasına katkı sağlar.
Klinik Destek
EOSedge, tek bir pozisyonda hastanın tüm vücut iskelet sistemini kapsayan geniş bir görüntüleme alanı sunar. Bu sayede skolyoz, alt ekstremite uzunluk farkı, postür bozuklukları gibi durumlar tek taramada eksiksiz olarak değerlendirilebilir. 1.80 metreye kadar dikey ve 50 cm yatay alanı kapsayabilen sistem, hem pediatrik hem yetişkin hastalarda tekrarlayan çekim ihtiyacını azaltır. Bu geniş kapsama, tüm vücut hizalamasının bütüncül olarak incelenmesine ve multidisipliner tedavi planlamasına olanak tanır*.
Klinik Destek

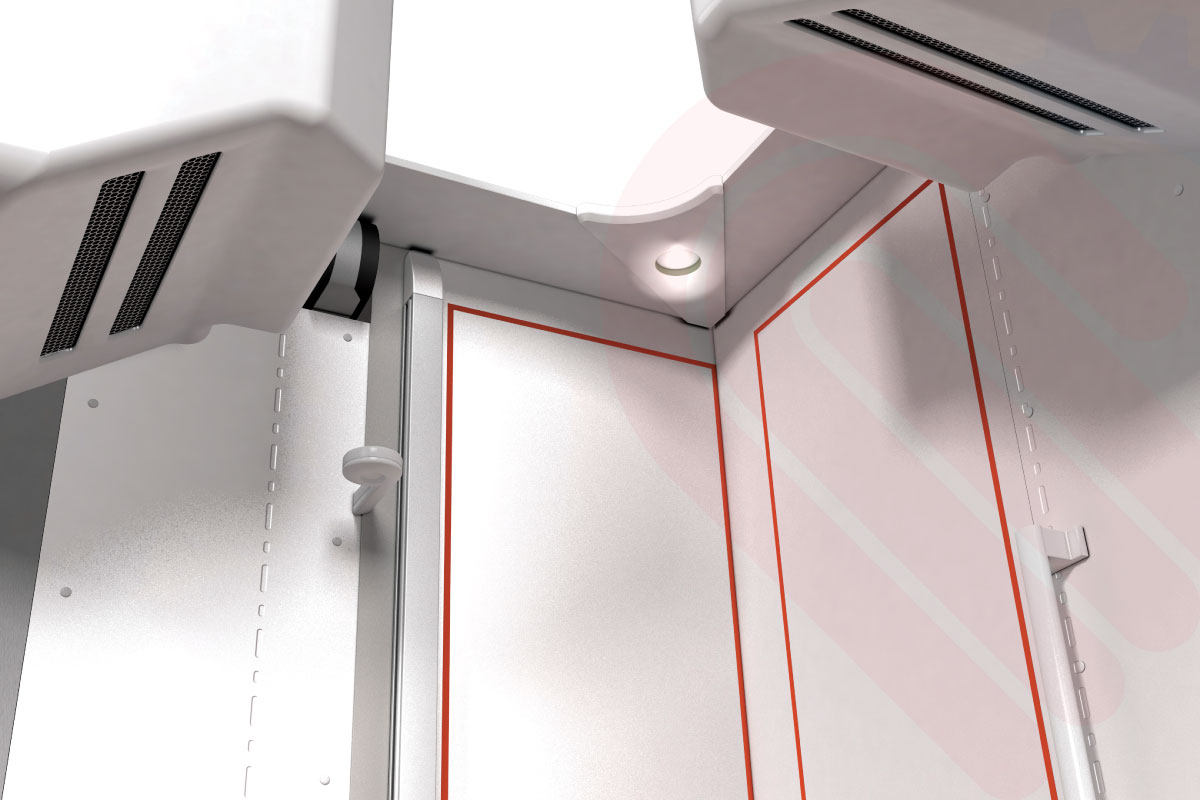

EOSedge, hastaların tarama sırasında doğal ve rahat bir pozisyonda durabilmesi için özel olarak tasarlanmıştır. Dikey ve yatay eksende ayarlanabilir sistem yapısı, hem pediatrik hem yetişkin hastaların en doğru pozisyonda hizalanmasını sağlar. Oturma ve ayakta durma pozisyonları sayesinde skolyoz, diz eklem dejenerasyonu veya kalça displazisi gibi durumlar fizyolojik duruş bozulmadan görüntülenebilir. Ergonomik tasarım, özellikle hareket kısıtlılığı olan hastalarda tarama sürecini kolaylaştırır ve hasta uyumunu artırır*.
Klinik Destek
SterEOS 3D Analysis, EOSedge görüntülerini kullanarak omurga, pelvis ve alt ekstremitelerin milimetrik doğrulukla üç boyutlu rekonstrüksiyonunu sağlayan gelişmiş analiz yazılımıdır. Bu sistem, biplanar düşük doz görüntülerden anatomik referans noktalarını otomatik olarak belirler ve hastanın gerçek boyutlarına sadık, ölçülebilir 3D modeller oluşturur. Klinik olarak skolyoz, dejeneratif omurga hastalıkları, ortopedik deformiteler ve protez planlaması gibi alanlarda yüksek doğrulukta analiz imkânı sunar.
Araştırmalar, 3D analiz ile elde edilen ölçümlerin konvansiyonel 2D yöntemlere kıyasla %95’in üzerinde tekrarlanabilirlik sağladığını göstermektedir*.
Klinik Destek
→ EOS 3D ölçümlerinin güvenilirliği, skolyoz eğrilik açılarında ve pelvik parametrelerde %95’in üzerinde tekrarlanabilirlik sağlamıştır.

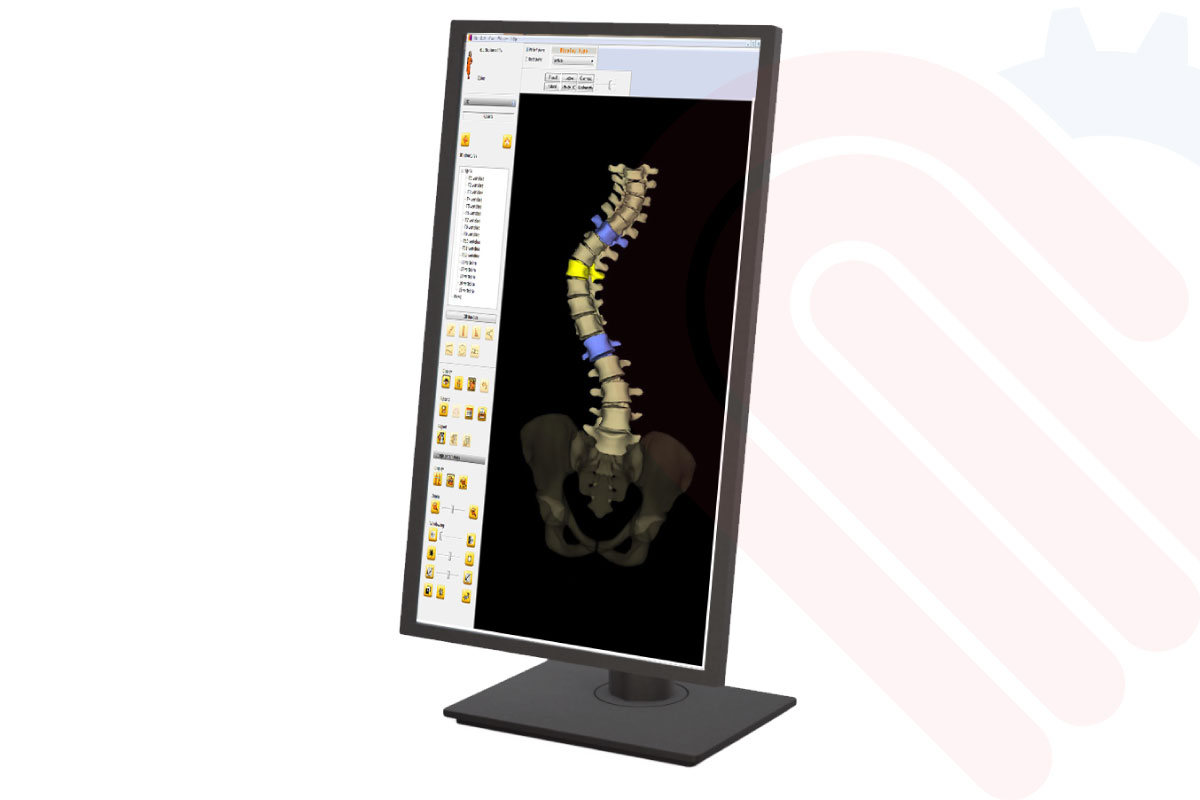

spineEOS, EOSedge ile elde edilen düşük doz biplanar görüntüleri kullanarak omurga deformitelerinin 3D planlamasını sağlayan ileri düzey bir yazılımdır. Cerrahlar, hasta ayakta veya oturur pozisyonda iken alınan gerçek boyutlu görüntüler üzerinden, sagittal ve koronal düzlem analizlerini yapabilir, tedavi sonrası beklenen omurga hizalanmasını simüle edebilir. Özellikle skolyoz ve kifoz cerrahilerinde, implant yerleşim açılarından segmental hizalanmaya kadar çok sayıda parametreyi önceden değerlendirme imkânı sunar. Klinik çalışmalar, spineEOS kullanılarak yapılan preoperatif planlamaların, cerrahi sonrası hizalanma doğruluğunu anlamlı ölçüde artırdığını göstermektedir*.
Klinik Destek

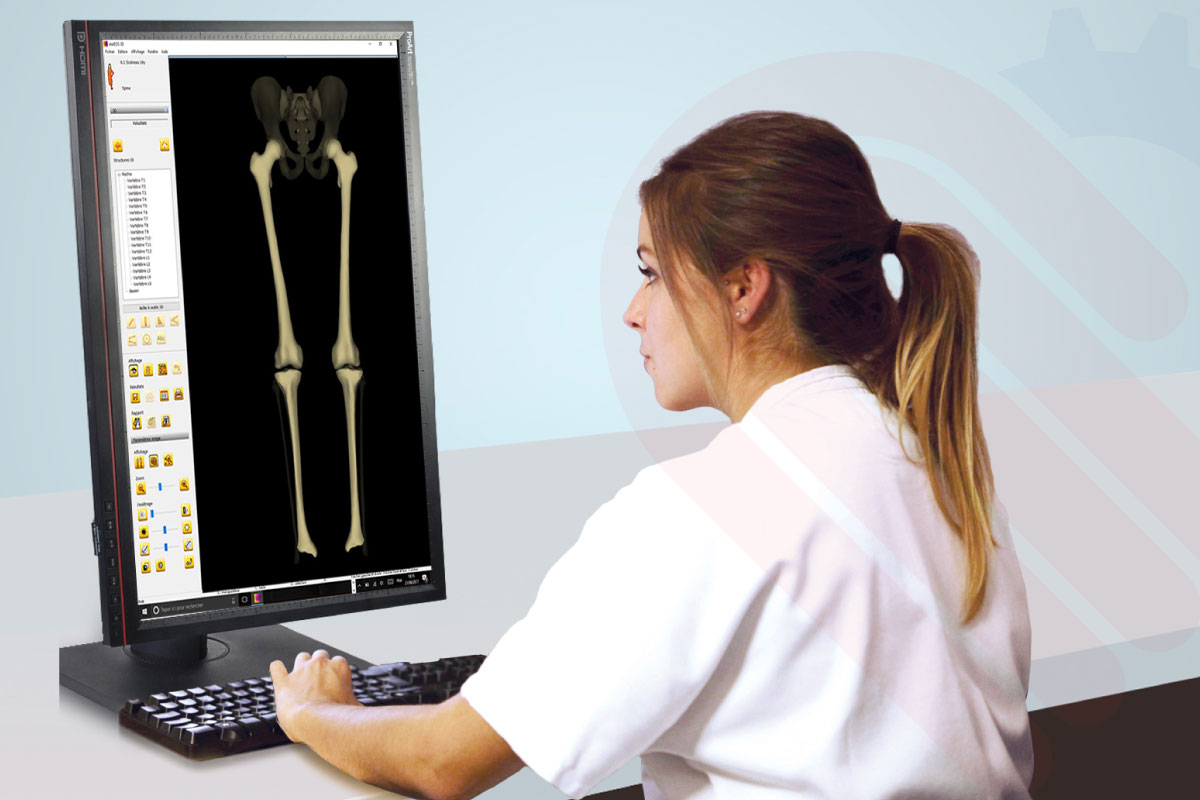

kneeEOS, EOSedge sistemi ile elde edilen düşük doz, gerçek boyutlu biplanar görüntülerden faydalanarak alt ekstremite hizalanmasının 3D analizini ve cerrahi planlamasını yapan özel bir yazılımdır. Total diz protezi (TKA) ve diğer diz rekonstrüksiyon cerrahilerinde, mekanik eksen hizalaması, kemik kesim açıları ve implant boyutlandırması gibi kritik parametreleri preoperatif olarak belirlemenizi sağlar. Hastanın yük taşıyan pozisyonda çekilmiş görüntüleri sayesinde, planlamalar fizyolojik yük koşullarına uygun şekilde yapılır. Klinik araştırmalar, kneeEOS ile yapılan planlamaların, cerrahi sonrası mekanik eksen doğruluğunu ve implant yerleşim hassasiyetini anlamlı ölçüde artırdığını ortaya koymuştur*.
Klinik Destek
hipEOS, EOSedge sistemi ile elde edilen düşük doz, gerçek boyutlu biplanar görüntüler üzerinden kalça ekleminin 3D analizini ve cerrahi planlamasını yapan gelişmiş bir yazılımdır. Total kalça protezi (THA) ve diğer kalça rekonstrüksiyon cerrahilerinde, asetabular kupa açısı, femoral stem pozisyonu, bacak uzunluğu farkı ve offset gibi kritik parametreleri preoperatif olarak belirlemenize olanak tanır. Yük taşıyan pozisyonda elde edilen görüntüler sayesinde, implant yerleşimi ve pozisyonlaması hastanın doğal biyomekaniğine en uygun şekilde planlanabilir. Klinik veriler, hipEOS planlaması ile gerçekleştirilen operasyonlarda postoperatif bacak uzunluğu eşitliği ve komponent pozisyon doğruluğunda anlamlı iyileşmeler olduğunu göstermektedir*.
Klinik Destek
→ hipEOS planlaması ile yapılan THA cerrahilerinde asetabular komponent yerleşim doğruluğu ve bacak uzunluğu eşitliği anlamlı düzeyde artmıştır.
EOS Imaging, kas-iskelet sistemi görüntülemesinde düşük doz, yüksek doğruluk ve tam boyutlu görüntüleme konseptini klinik pratiğe kazandıran öncü firmalardan biridir. EOSedge sistemi, biplanar görüntüleme ve gelişmiş dedektör teknolojisi sayesinde hem çocuk hem de yetişkin hastalarda skolyoz, kalça-diz deformiteleri, alt ekstremite hizalanma bozuklukları ve travma sonrası deformitelerin tanısında yüksek güvenilirlik sağlar.
Çok sayıda klinik çalışma, EOS sistemlerinin konvansiyonel radyografiye kıyasla %50 ila %85’e varan radyasyon dozu azaltımı sağladığını ve 3D modelleme ile cerrahi planlama doğruluğunu belirgin şekilde artırdığını ortaya koymuştur. Ayrıca, yük taşıyan pozisyonda elde edilen veriler sayesinde cerrahlar, hastanın gerçek yaşam biyomekaniğine uygun implant yerleşimi ve düzeltme planları yapabilmektedir. Bu özellik, özellikle skolyoz cerrahisi ve total eklem protezlerinde postoperatif fonksiyonel sonuçların iyileştirilmesine doğrudan katkı sunmaktadır.
